BREEZE(ブリーズ)社製ホースクランプBREEZE HOSE CLAMPS



規格

BREEZEは、最高品質のホースクランプをお届けしています。
BREEZEクランプは、SAE規格に適合しています。
高品質を求めるプロフェッショナルの選択
BREEZEが特許を持ち、強固な4ピース構造を特徴する、エアクラフトウォームギアクランプが、今では、1/2インチ幅にてお求めいただけます。自動車産業から、一般用途、工業用、そして重工業にいたるまで、用途は多岐に渡ります。これらの新しいBREEZEクランプは、従来の3ピースウォームギアクランプデザインに比べ、圧倒的に優れており、究極の品質と価値をお届けいたします。
Compare the Best with the Rest!

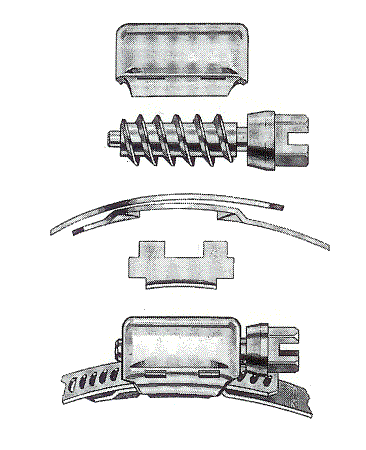

BREEZEのステンレス4ピース
ハウジングデザインの特徴

・QUADRA LOCKR4ピース一体となる構造が、安定と力を生み出します。
・ハウジングは、ネジを絶えずバンドと接し、導くよう、設計されています。
・300シリーズステンレスのハウジングとサドルは、4箇所で締結されており、事実上 ”隙間”や”ねじれ”を 排除する事に成功しています。
・サドルが、バンドと連結(内部締結)するため、より強い締結力を発揮します。

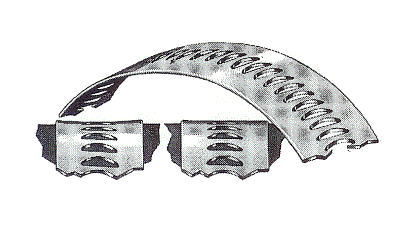

BREEZEのステンレスバンド
・300シリーズステンレスを使用
・アーチカル(扇型)スロット・打ち抜き穴の間は、より多くの素材が存在する為、より強固な、よりスムーズなウォームギアの噛み合いを実現しました。
・バンドは、僅かに逆反りしているため、中央部から、外側に向けて締め付けられます。 結果、均等な締結力を実現しました。

BREEZEのネジ
・HEXの角をより鋭くしているため、より良いグリップを実現しました。
・TRIPLE HEADER HEXにより、より多様な取り付けが可能になりました。
・バットレススクリュースレッドは、より強い強度と、よりスムースな接点を実現させるため、硬化されています。
・より強いトルクを実現させるため、THREADの数を増やしました。
・より太い、強度の増したシャフト設計。
・このショルダーが、ネジとハウジングの絡み(引っかかり)を防ぐ役割を担っています。
・メッキ処理されているシリーズでは、耐蝕性に強いとされているイエローダクロメイトを使 用しています。

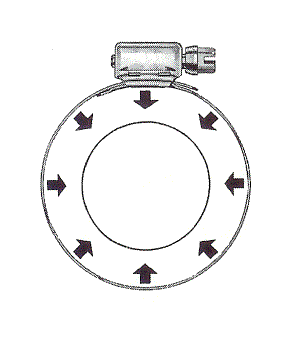

BREEZEの円周圧力
・米国軍規格に適合するよう、円周圧力に圧力漏れがないよう、徹底した品質管理を 行っております。
・均等に円周圧力がかかるよう設計されており、過度の圧力がかかる箇所もありません。
・低いネジの締め付けトルクで、最大限の円周圧力を実現しました。

用途

ブリーズ ホースクランプ(ホースバンド、ホースクリップ)は、世界中の自動車、船舶、住宅やビルの空調配管、下水管等、各種の工業、産業用ホース、ゴムの締結バンドとして幅広く使われ、日本国内においても有名ホースメーカー様、ゴムメーカー様、建機、農機メーカー様に採用されております。

特徴

ステンレス鋼製のバンド及びハウジング14.2mm幅
バンド及びハウジングは特に耐食性、耐熱性にすぐれたステンレス鋼を使用しております。
バンド幅は7.9mm、12.7mm、14.2mmの3種類をご用意しております。
幅広の14.2mmのバンドは標準タイプの12.7mm幅のものより12.5%増の装着力があります。
ネジのサイズ
6.3mm(1/4インチ)、8mm(5/16インチ)径の特殊六角タイプのネジを揃えております。(ホースクランプの締付け にはナットドライバーが使い易いでしょう。)
使用時の安全を考え、特別に角を殺した六角形状にしてあります。
材質は耐食性、耐熱性にすぐれたステンレス鋼と優れた表面光沢メッキをした鉄製とを揃えています。
内面締結方式
ハウジング(ネジ収納部)は技術と経験によって開発された、4ピース一体となる構造が、安定と力を生み出し、ハウジングは、ネジを絶えずバンドと接し、導きます。
ハウジングとサドルは、4箇所で締結されており、事実上、"隙間"や"ねじれ"を排除に成功、サドルがバンド連結(内面締結)するため、より強い締結力を発揮します。

製品

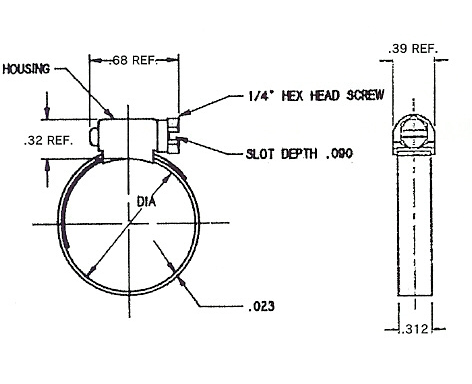

MINIATURE CLAMPS
材質
名称 350シリーズ 370シリーズ
バンド SAE301 SAE301
ハウジング SAE301 SAE301
ボルト スチール SAE305

BREEZE(ブリーズ)社のミニチュアクランプは、6.3mmの六角スクリューヘッドと、7.9mmのバンド幅の小型クランプで、家庭用のホースから工業用、産業用ホースまで、幅広く使用されています。
品番 サイズ(mm)
35シリーズ
セミステンレス
37シリーズ
オールステンレス
最小 最大
3504 3704 6 16
3506 3706 11 20
3508 3708 13 23
3510 3710 14 27
3512 3712 17 32
3516 3716 24 38
3520 3720 30 44
3524 3724 37 51
3528 3728 43 57
3532 3732 49 64
3536 3536 56 70
                      * その他のサイズは、御要望に応じ受注生産致します。

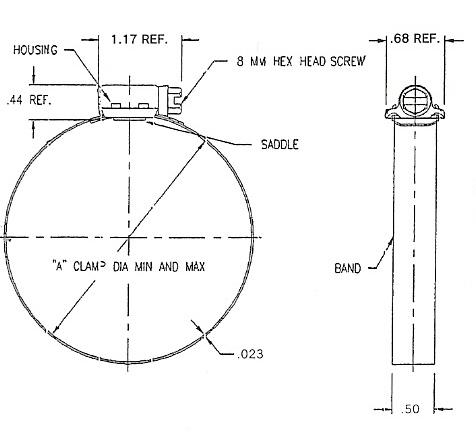

POWER-SEAL CLAMPS - General Purpose Industrial Clamps
材質
名称 620シリーズ 630シリーズ
バンド SAE301 SAE301
ハウジング SAE301 SAE301
サドル SAE301 SAE301
ボルト スチール SAE305
BREEZE(ブリーズ)社のパワーシールクランプは、8.0mmの六角スクリューヘッドと、12.7mmのバンド幅の標準タイプのクランプで、化学、建設、弱電関係をはじめ、空調配管、下水管等の締結用として、幅広く使用されています。
品番 サイズ(mm)
62000シリーズ
セミステンレス
63000シリーズ
オールステンレス
最小 最大
62006 63006 11 20
62008 63008 13 23
62010 63010 14 27
62012 63012 17 32
62016 63016 21 38
62020 63020 21 44
62024 63024 27 51
62028 63028 33 57
62032 63032 40 64
62036 63036 46 70
62040 63040 52 76
62044 63044 59 83
62048 63048 65 89
62052 63052 71 95
62056 63056 78 102
62060 63060 84 108
62064 63064 91 114
62072 63072 48 127
62080 63080 64 140
62088 63088 79 152
62096 63096 92 165
62104 63104 105 178
                       * その他のサイズは、御要望に応じ受注生産致します。

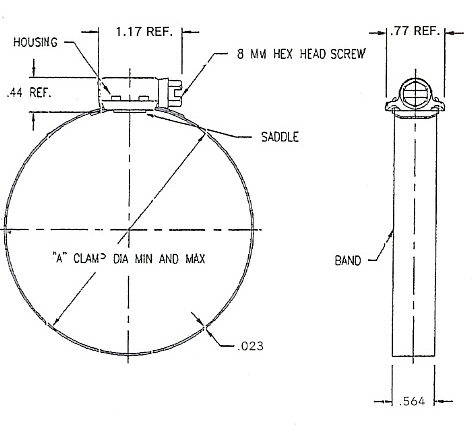

AERO-SEAL CLAMPS -- Industrial / Aircraft Clamps
材質
名称 300シリーズ
バンド SAE304
ハウジング SAE304
サドル SAE304
ボルト SAE305
REEZE(ブリーズ)社の300シリーズクランプは、8.0mmの六角スクリューヘッドと、14.2mmのバンド幅の耐蝕性を高めた大口径管用オールステンモデルで地下埋設用の下水管や通信線用管路のゴムジョイント部等、耐蝕性の要求される産業用や工事現場のホースに幅広く使用されています。
品番 サイズ(mm)
300シリーズ 最小 最大
30072 48 127
30088 79 152
300104 108 178
300112 117 191
300128 143 216
300140 162 235
300164 200 273
300180 225 298
300200 257 330
300228 302 375
300232 308 381
                    * その他のサイズは、御要望に応じ受注生産致します。

   製品は規格以外にもご用意いたしますので、詳しくはお気軽に弊社担当までお問い合わせ下さい。
